PGH est une société spécialisée dans la fabrication des panneaux collecteurs pour voies ferrés en fibre de verre.
Nos Services

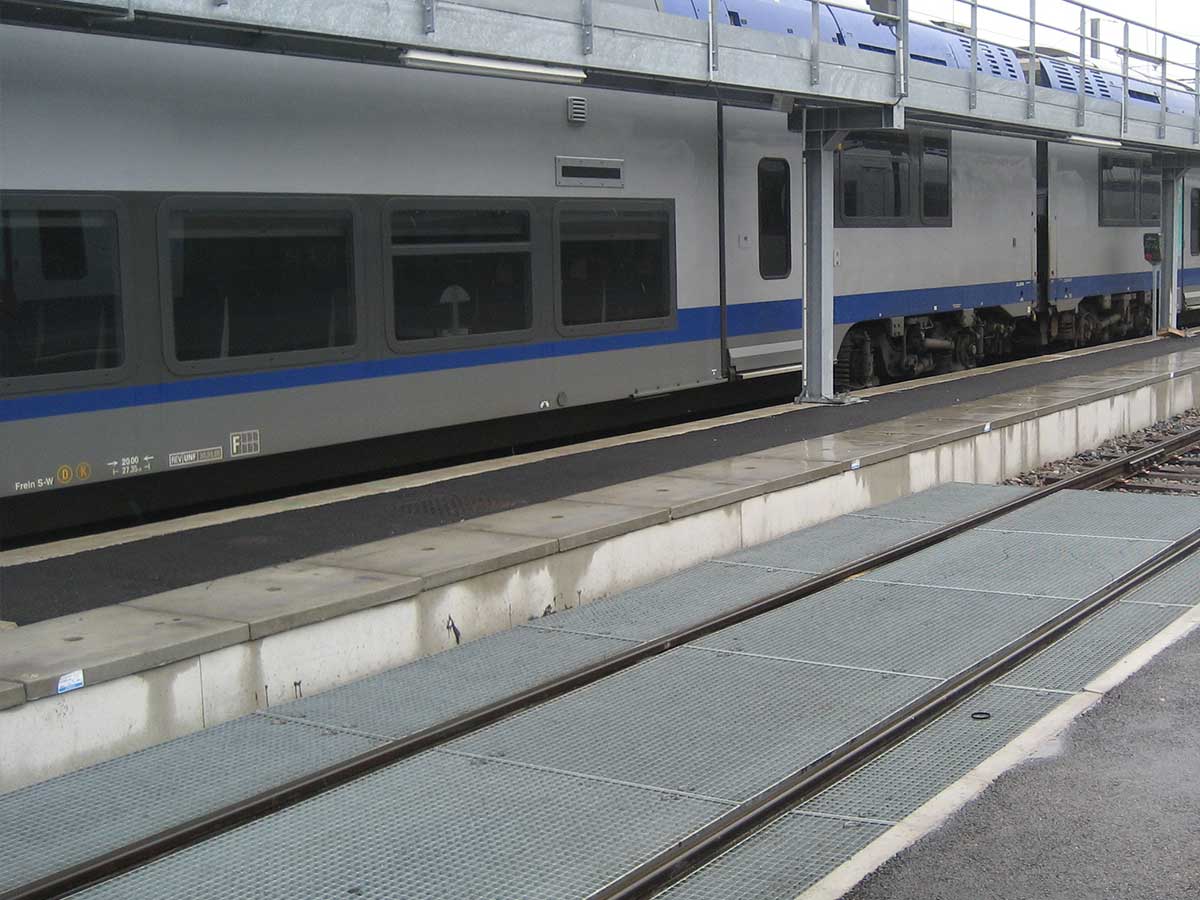

Les panneaux collecteurs de voies sont utilisés pour récupérer les déversements qui peuvent s’échapper des trains, sur les aires de lavage et d’approvisionnement en carburant.
Étudions votre projet
La solution fibre de verre est une solution FLEXIBLE qui présente de nombreux avantages
- Les Panneaux Collecteurs restent imperméables et ont une durée de vie de 25 ans.
- Scellée à la voie, cette solution apporte une protection maximale contre les produits polluants.
- Faciles à installer, les panneaux peuvent être montés sur les traverses existantes. Aucun outil particulier n’est nécessaire pour leur installation.
- Rapides à installer, le trafic n’est pas nécessairement interrompu puisque les rails ne sont pas enlevés.
- Faciles à démonter, ils permettent de procéder aux mesures de sécurité (inspection des traverses, des attaches,…) et au contrôle de la qualité du sol.
- Modulaires et flexibles, ils peuvent être déplacés et remontés ailleurs.
- La sécurité des personnes est assurée grâce à un revêtement spécial antidérapant dit « sablé » pour les panneaux sur lesquels des grilles ne sont pas installées.

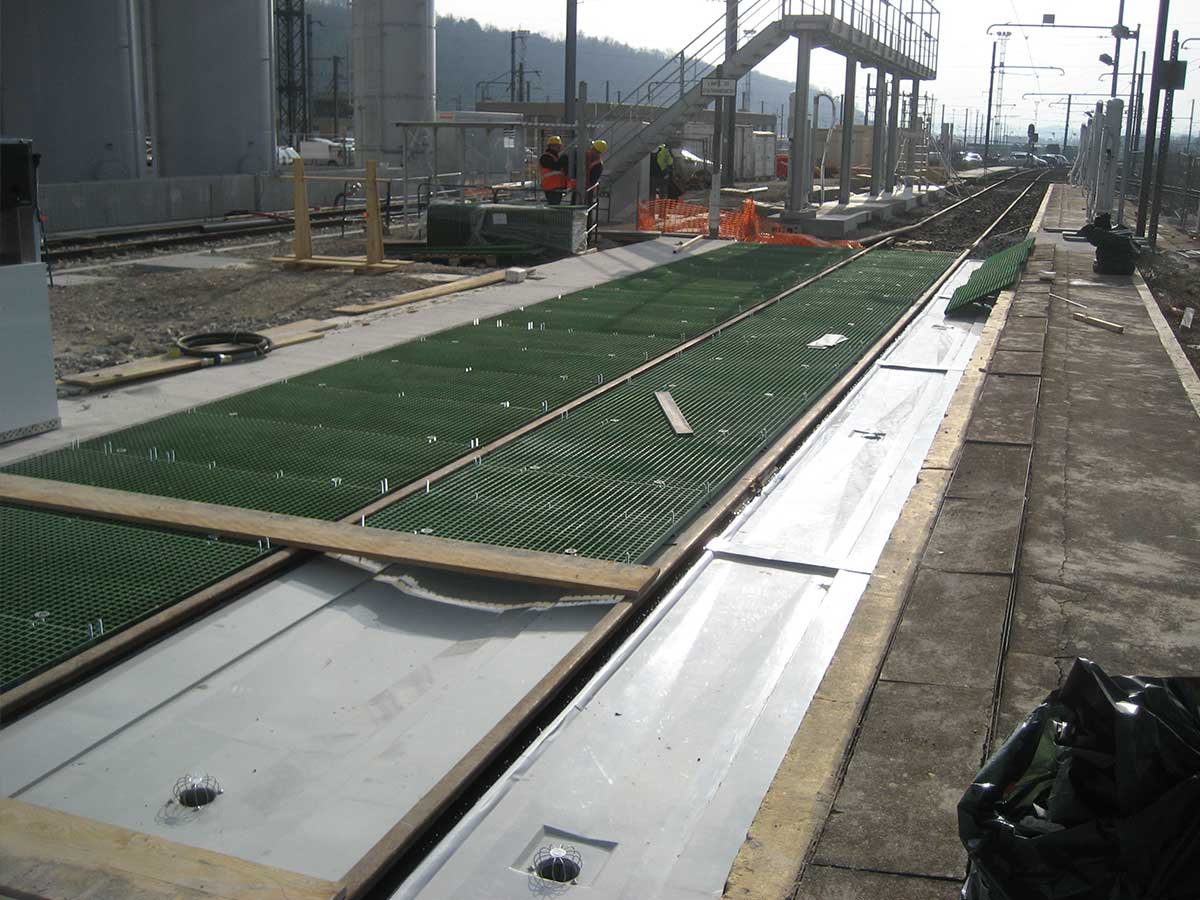

- Les grilles antidérapantes font partie intégrante du système modulaire et peuvent être rajoutées par la suite.
- Economiques, en raison de leur installation rapide et qui induit un minimum de transformation des sites.
Évolutive et Non définitive, cette solution s’adapte à vos nouveaux besoins et aux futures configurations de vos installations.
Sa modularité en fait une solution facile à mettre en œuvre et flexible.
Ce sont ces atouts qui ont déjà convaincu les Compagnies Nationales de Chemin de Fer du Danemark, de Suède, de Norvège, des Pays-Bas, du Royaume-Uni et de l’Allemagne, ainsi que la SNCF en France (Maintenance TGV à Strasbourg, Gare d’Auxerre…
L’offre de PGH

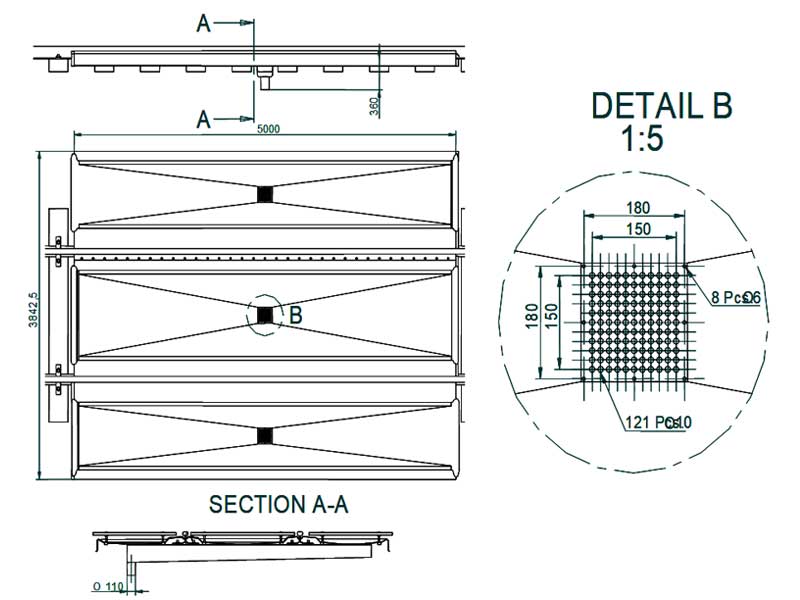

Cette solution se compose de panneaux modulaires de 5 m de long conçus pour des rails droits et réalisés en fibre de verre renforcée de résine polyester avec un drain central pour chaque panneau.
Années d'expérience
Utilisés dans de nombreux pays
France • Danemark • Suède • Norvège • Pays-Bas • Royaume-Uni • Allemagne

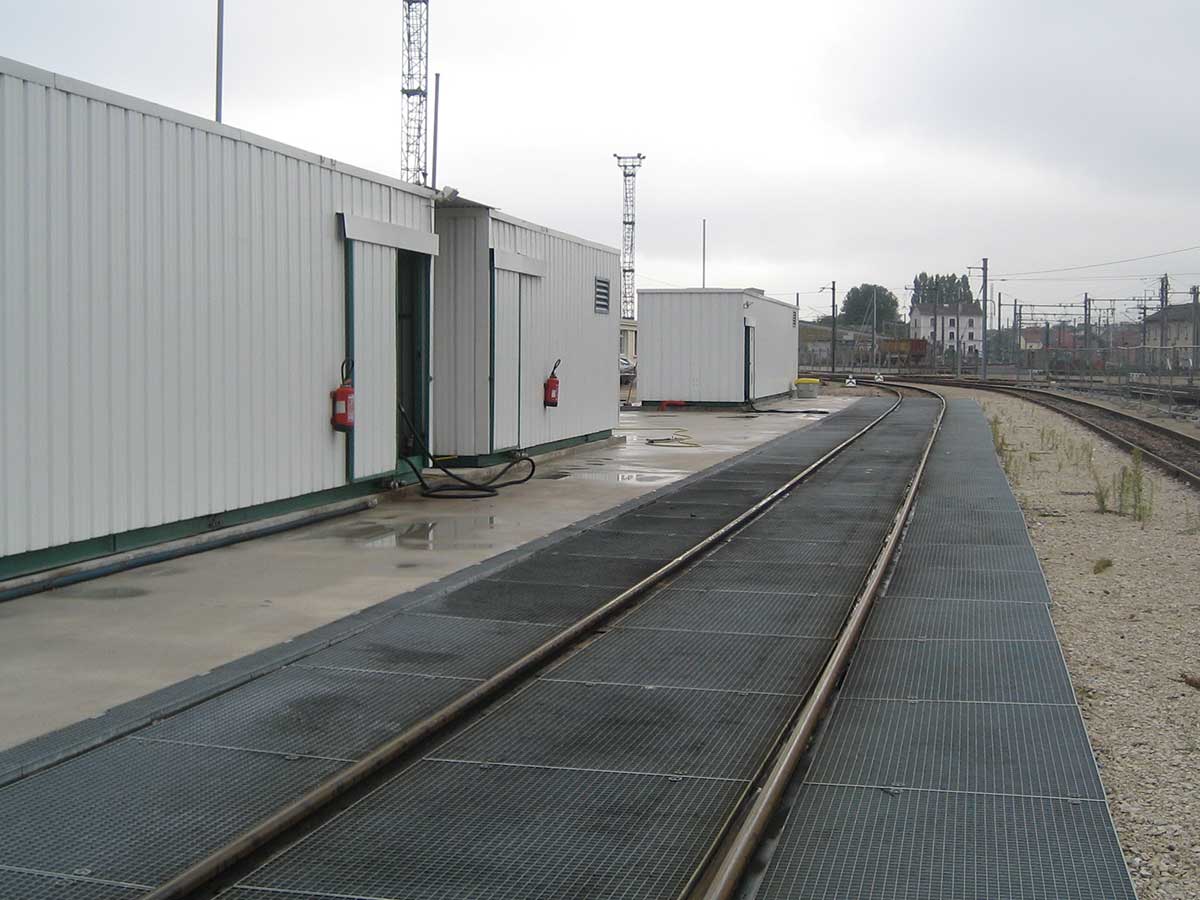

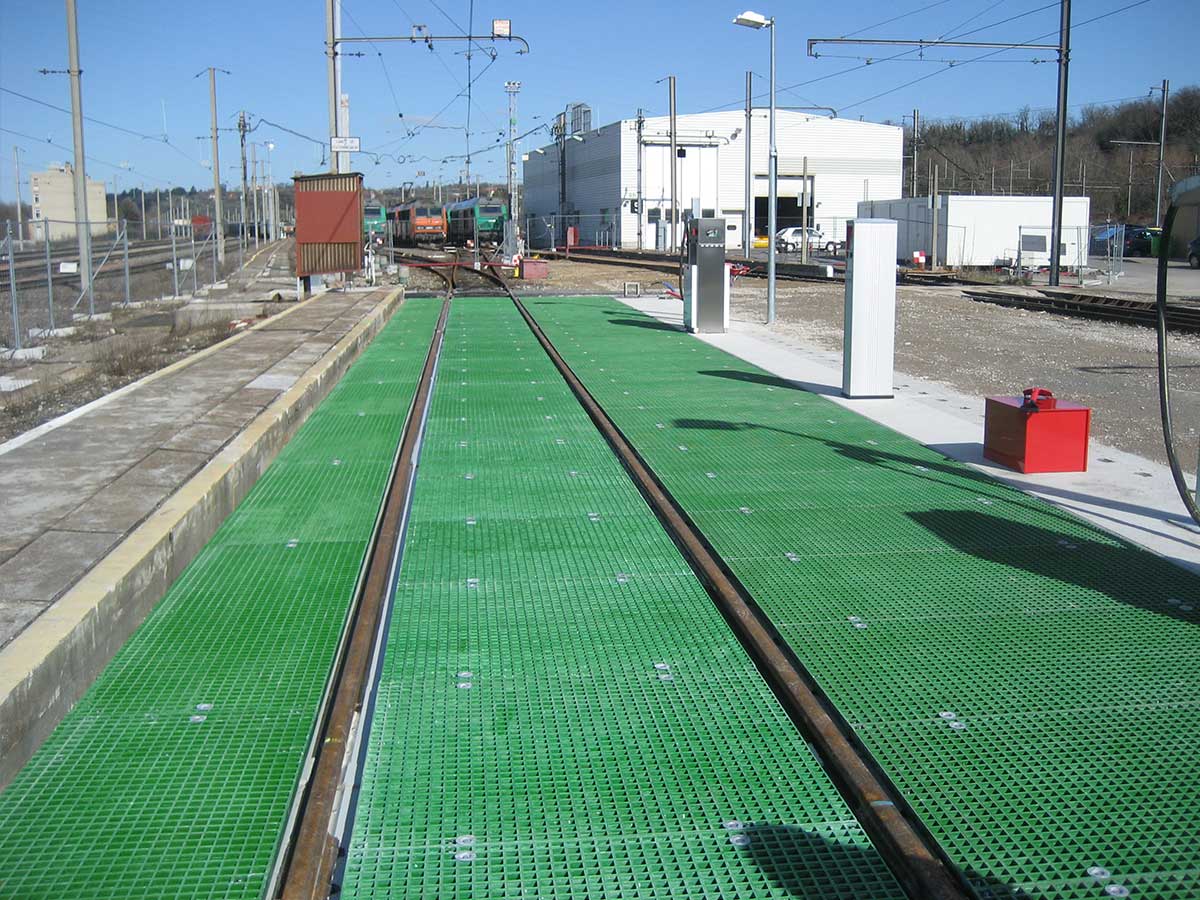

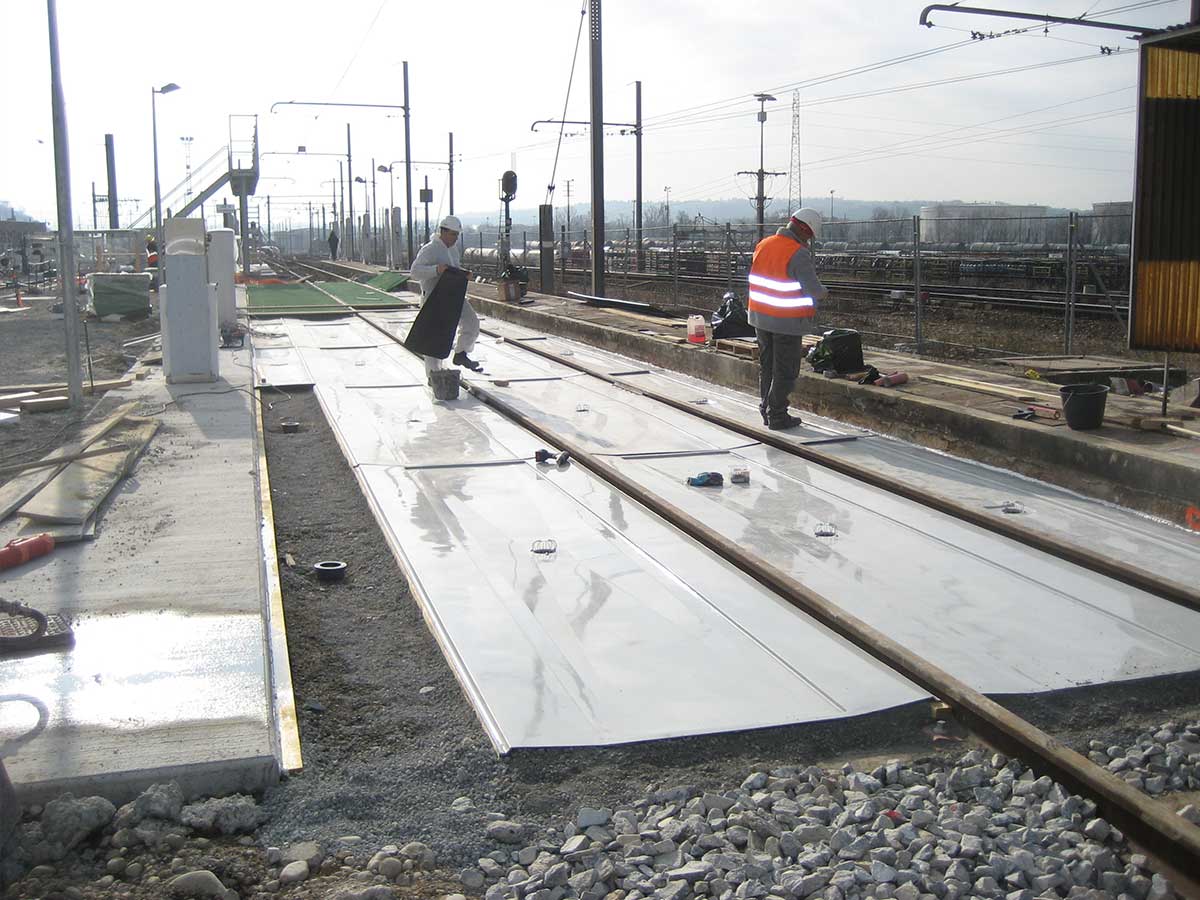

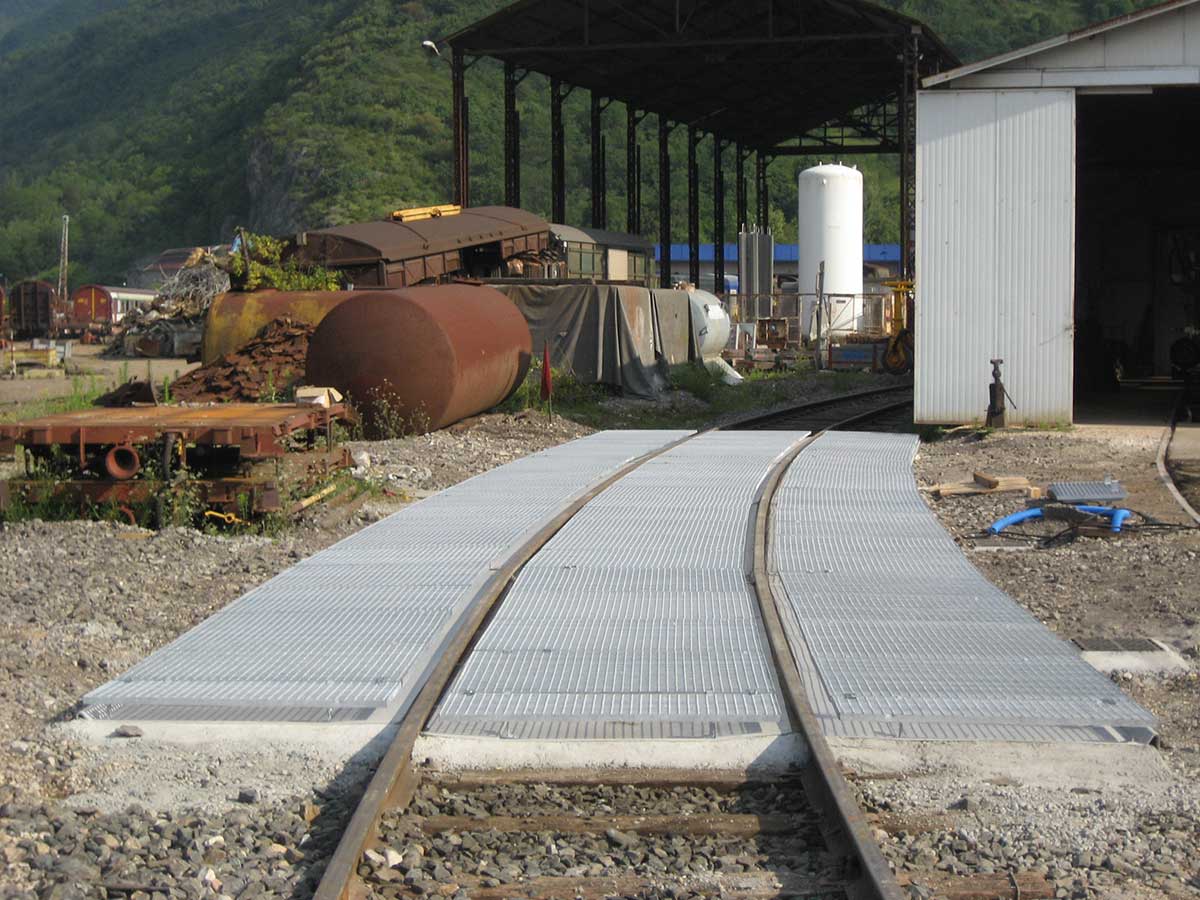

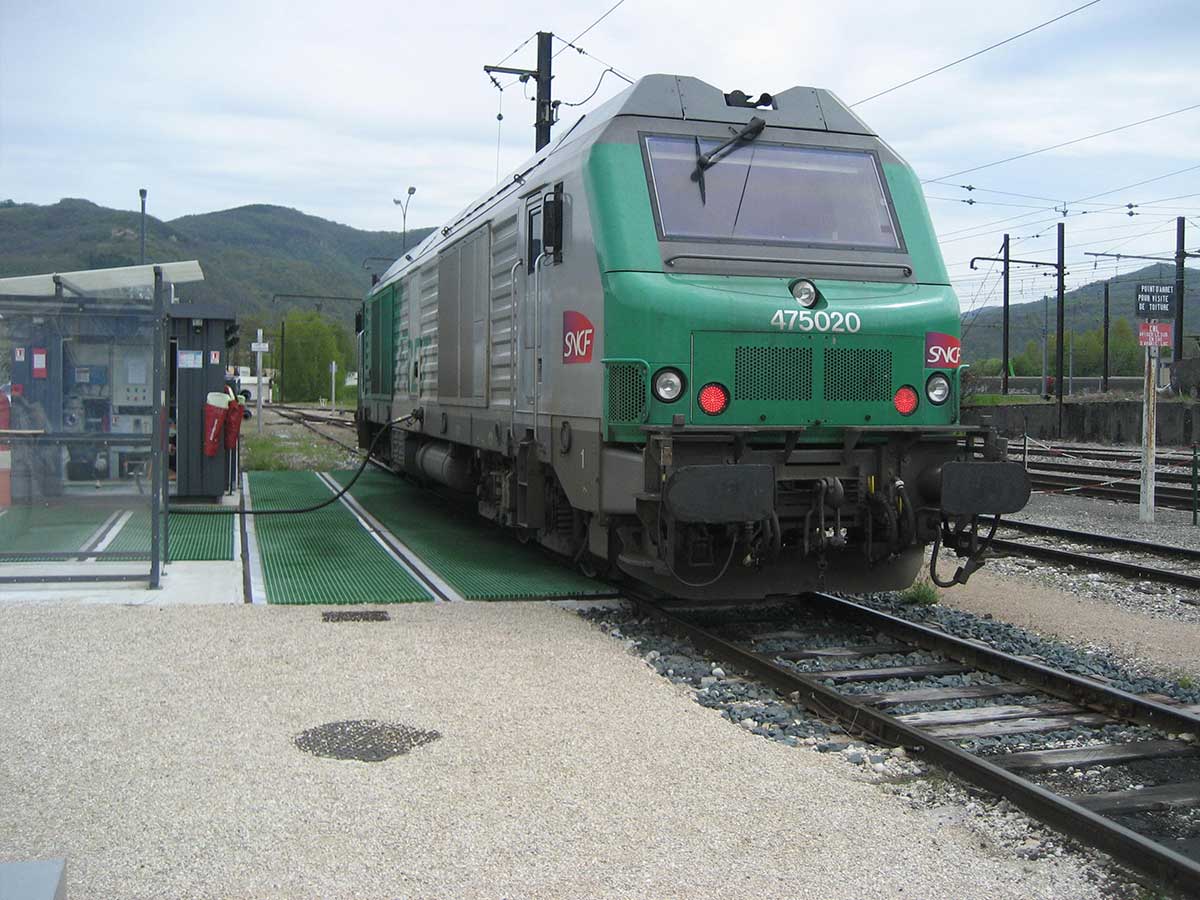

Quelques réalisations
La conception

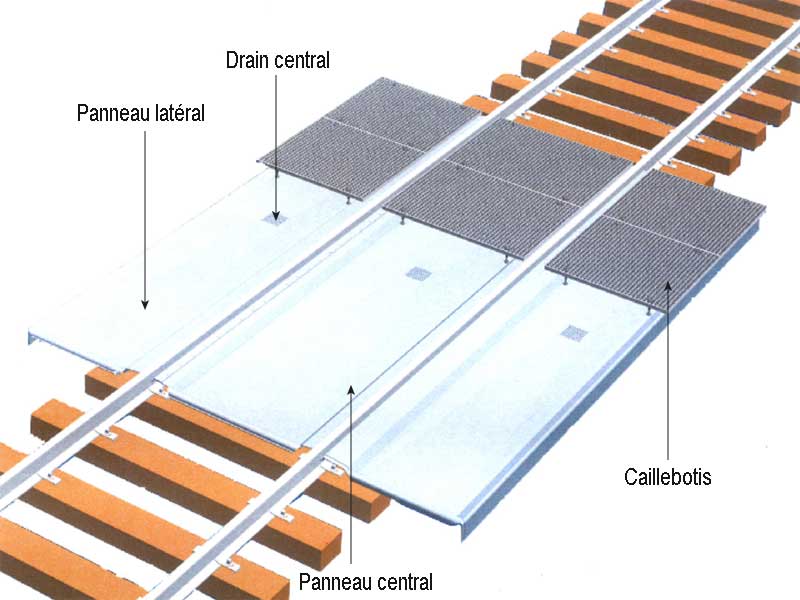

Les panneaux en fibre de verre sont conçus de façon à contenir un volume en cas de débordement du réservoir. Le panneau collecteur de voie repose sur les traverses et vient s’ajuster juste sous les rails, ce qui le maintient en place. De la mousse et un joint d’étanchéité seront utilisés entre les panneaux et le rail, ce qui assurera l’étanchéité du système.
Les panneaux latéraux (S pan) sont installés sur le bord de la voie. Les panneaux latéraux sont réalisés de la même façon que les panneaux centraux mais avec une moindre largeur, d’environ 1300 mm. Les panneaux latéraux seront scellés à la voie sur un côté et rencontreront le béton de l’autre côté.
Les drains transversaux reposent sous les drains centraux de chaque section de 5 m. Les drains transversaux sont scellés de façon étanche entre le panneau collecteur de voie et le drain à l’aide d’un connecteur ajustable, de sorte qu’en cas de débordement du drain les panneaux collecteurs assurent le relais.

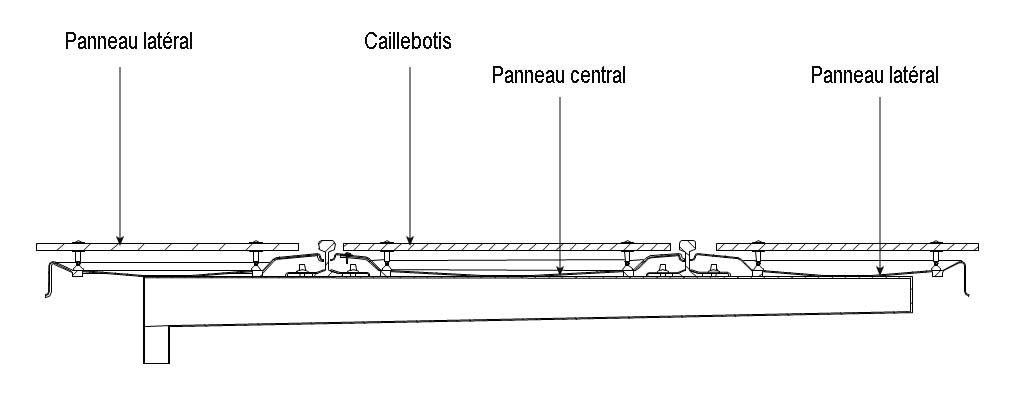

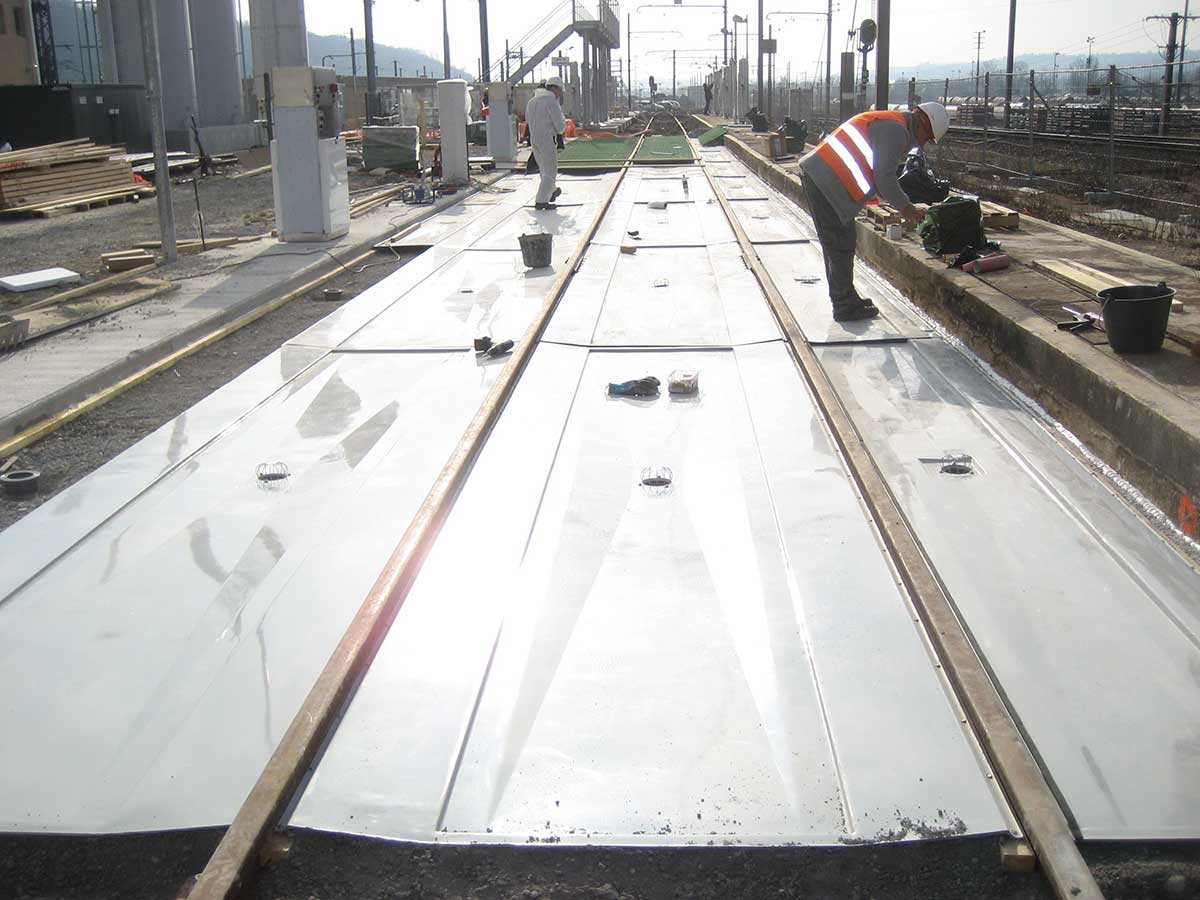

Fixer les panneaux collecteurs au rail est une opération très simple. Les panneaux centraux “C” sont positionnés et fixés ensemble à l’aide de vis et de joints. Le panneau central est conçu pour qu’il y ait un petit espace avec le rail, comblé à l’aide d’un joint d’étanchéité entre le panneau et la voie (vous pouvez vous reportez au schéma ci-joint, à gauche). Les panneaux sont également connectés au drain transversal grâce à des connecteurs ajustables qui sont vissés et jointés à la fois au drain transversal et au panneau. Les trous du drain transversal sont percés sur place.
Les outils nécessaires pour l’installation sont principalement: une pelle mécanique pour ballast, une visseuse électrique, une brosse en acier, un pistolet de remplissage, couteau et fourchette pour ballast, une perceuse, un balai, une scie à guichet, des chiffons.
Pour nettoyer efficacement le système, il est recommandé d’utiliser un nettoyeur haute pression à haute température ou bien de l’alcaline ou une émulsion de produits nettoyants avec un appareil haute pression à eau froide.
Informations Techniques:
- Température : +70°C à -40°C
- Poids du Panneau Central : 70 kg/panneau
- Poids du Panneau Latéral : 50 kg/panneau
- Revêtement de Surface : Résine de polyester à usage général.
